【凍干機維修】Christ常見故障分析及維修
Christ凍干機不能自動結束（CIP）在線清洗程序
3.1故障現象
制品凍干結束出柜后，需進行一次在線清洗（CIP），但系統通過兩小 時水環泵抽空干燥后仍不能成功解鎖，結束在線清洗程序。正常情況應該是在制品出柜后關閉箱門，啟動CIP自動清洗程序，程序啟動水環泵抽空前后箱到0.2Bar，箱門自動鎖定即插銷進，并同時返回鎖定信號。PLC控制系統收到箱門鎖定信號后，打開前箱進氣閥將箱內壓力升高到一個大氣壓，再開啟清洗閥通過分布在箱內的噴頭，用4Bar 80℃注射水對箱體和板層進行清洗。清洗結束、完成排水后進行30分鐘水環泵抽空干燥，干燥時間結束進行箱門解鎖、解鎖成功后停止水環泵工作、進氣到一個大氣壓完成在線清洗過程。
3.2故障分析及處理

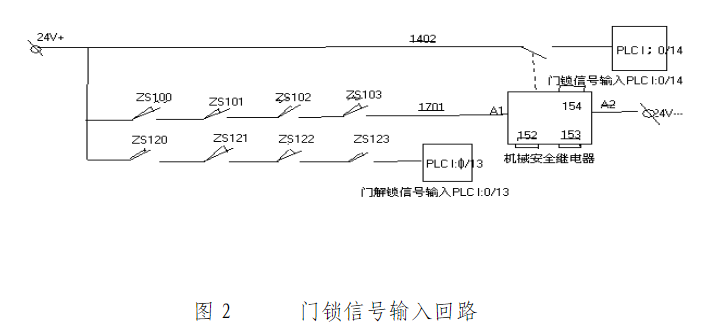

做在線清洗（CIP）時干燥結束后，通過多次解鎖均未成功，造成原因可能有①水環泵故障，未將箱體內真空壓力抽空到0.2Bar，導致插銷不能動作到位;②箱門插銷氣動閥或機械聯動部件故障，造成插銷不能動作或動作不到位，無解鎖信號返回；③氣動閥閥位傳感器ZS損壞，系統不能收到解鎖信號[3]。針對以上分析首先從前、后箱觀察口觀察前后箱內干燥情況，看到箱內干燥無水汽存在，基本可以判斷水環泵工作正常。在系統再次解鎖時，觀察前箱上下左右四個方向的四個氣動閥及機械聯動部件解鎖情況，氣動閥及機械聯動部件均動作。為檢查其動作是否到位，拆開四個氣動閥與插銷機械聯動部件連接處（讓氣動閥單獨動作）。再次解鎖時氣動閥動作但仍然解鎖不成功，由此可排除機械故障。可見凍干機不能自動結束（CIP）在線清洗，可能是由于無箱門解鎖信號返回系統造成。箱門解鎖信號電路圖見下圖2 ：
從圖中可以看出，四個氣動閥的四個ZS閥位傳感器串聯連接，其中任何一個傳感器損壞均不能返回解鎖信號。因此分別從接線端子上拆下傳感器引出線路兩端，將其與萬用表電阻擋兩表筆連接。再從氣動閥上拆下傳感器，將其順著氣動閥活塞運動方向移動，移動過程中到某一位臵即可導通的為完好傳感器，始終不能導通的即為損壞傳感器。用此方法檢查到箱體下部氣動閥閥位傳感器ZS100損壞，更換損壞傳感器后解鎖成功，自動停止水環泵并將箱內壓力放氣到一個大氣壓，系統自動結束（CIP）在線清洗。
