Christ凍干機結構及各部件說明（三）

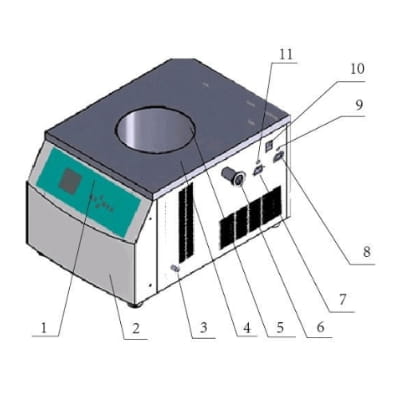

圖1-1主機結構
1. 控制（顯示）面板 2.主機 3.放水（進氣）閥 4.工作臺面 5.冷陰 6.抽真空接口 7、真空泵電源 8.總電源 9.保險 10.開關 11.保險

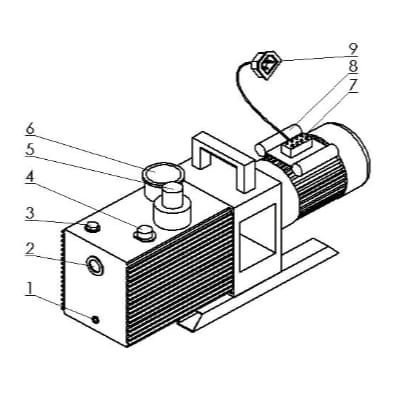

圖1-2真空泵結構圖
1放油孔 2、油位視鏡 3、加油孔 4、氣鎮閥 5、排氣孔 6、進氣孔 7、接線端子 8、電容 9、真空泵電源插頭

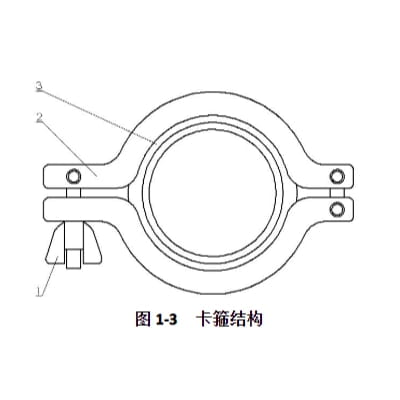

1、燕尾螺母2、支架3、密封圈
一、設備安裝和試運行的注意事項
警告：紙、布、或者類似物質千萬不要放在主機的后部，否則熱交換的氣體循環通路可能堵塞。凍干機應水平放置，環境溫度約在+10℃~32℃。
凍干機的制冷壓縮機是空冷的，因此必須保證足夠的空氣循環、流通。距離墻體至少保持在40cm以上，切不要靠近暖氣或者其他熱源，也不要直接日曬?？諝庋h不足或周圍環境溫度過高可導致制冷系統的壓力或溫度升高，甚至超過可允的操作壓力而導致凍干機崩潰
電源
銘牌上的電壓必須與當地供電電壓一致。TF-FD-1系列凍干機是具有1級安全的設備，它包括一個三導接線電纜盒一個防電擊插頭。
保險絲
凍干機必須16AG的保險絲來保護
檢查地線連接
在凍干機的后面有一個等于地勢的螺絲，檢查時注意匹配相應的安全措施。
放氣
放氣閥和放水閥在凍干機的右下方，用作冷阱腔的出口。如果西林瓶需要在氮氣下而不是真空下密封，必須通過放氣閥的管口通入氮氣。注意：最大0.2bar的超壓。
冷凝和除霜
溶化的冷凝水通過驚干機的右下方的放氣和放水閥排出。放水時，在管口處接軟管，收集到容器中，也可直接通過冷凝管排出。冷凝水排出時不能受阻擋，因此軟管必須斜向下且確保水不會滯留在軟管內,軟管的末端必須高于裝廢溶液器的水平面，否則，當打開放水閥產生負壓時，水和其他物質會被吸進冷阱腔內，凍干結束時，放水閥可被用來放氣。
真空排氣裝置
在主凍干過程中，真空泵的氣鎮閥門必須打開，油霧必須被排出。在安裝管子的過程中必須注意，冷凝液不能回流到真空泵中，最安全的方法是在導管管道中放置隔離器，是在向上的管路中放置隔離器。我們強烈推薦使用排氣過濾裝置（油霧過濾器）。此過濾器能夠防止真空泵排除的油霧所造成的空氣污雜。而真空泵排除的油霧量取決于工作的壓力。過濾裝置被連接到真空泵的排氣法蘭上。過濾器上裝有一個安全閥來指示過濾的飽和狀態。清洗或更換過濾器的插入口，必須在安全閥起作用的情況下操作。在窺視孔玻璃種可以看見收集到的油，并可通過卸料螺絲排除。
開始運行
注意：在開始運行之前，必須保證凍干機的正確安裝。
開機前一定要檢查確認已經加汪真空泵油。

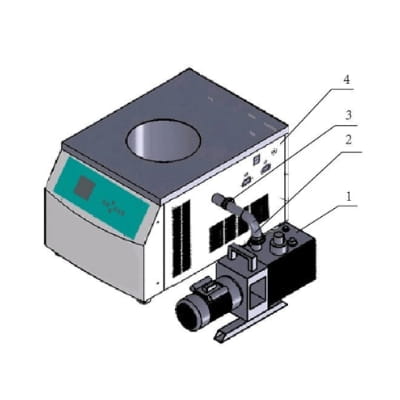

圖1-4設備連接
1、真空泵2、抽真空連接管3、卡箍4、主機
設備安裝步驟
（1）打開包裝后按照裝箱單清點配件齊全且沒有損壞；
(2）“真空泵”加注“直空泵油”液位至視鏡中心（請選用我公司指定真空泵油GS-1）；
(3)用快速卡箍將“真空泵”的進氣囗與“抽真空管”連接，將“抽真空管”的另一頭與主機的“抽真空接囗”連接；
（4)將“真空泵電源插頭”連接至主機“真空泵電源”接口；
(5）將電源線插入主機“總電源”接口，電源線另一頭連接至有電電源220V，50Hz(電源上有地線）；
(6)打開“開關”，按照說明書步驟測試設備的各項指標正常后（設備指標包括真空度<10pa、冷阱溫度<50℃)，設備投入使用。
如有任何問題請咨詢Christ凍干機售后服務中心：4008-525-990
